單軸攪拌機整機重量輕、能耗低、噪音低、攪拌質量好，是中小型建筑工程施工的選擇設備。本文就單軸攪拌機三大組成機構——攪拌、卷揚、卸料機構做詳細介紹。

1.攪拌機構

單軸攪拌機的主要特點就是具有臥軸攪拌機構，主要由攪拌筒、攪拌軸和軸端密封裝置等組成。

攪拌筒是鋼結構件，內部有襯板，攪拌軸上裝有各有幾組左右對稱的攪拌葉片，結構簡單，裝調方便，可以根據磨損情況調整與罐體的間隙。軸端密封裝置是一種密封裝置，密封的目的主要是防止灰漿滲漏，保證軸不被磨損和軸承正常工作。

單軸攪拌機攪拌機構如圖所示：

2..卷揚機構

單軸攪拌機工作時，電動機經過減速機直接驅動卷筒，使鋼絲繩運動，通過滑輪組，帶動料斗上下運動，在卷筒端裝有料斗限位裝置，控制料斗的正確工作位置，當位置不合適時，可以調整螺母達到要求。

單軸攪拌機卷揚機構如圖所示：

1.電機；2.聯軸器；3.電磁制動器；4.輸入軸；5.減速箱；6.卷筒；7.絲杠；8.支撐座；9.終點行程開關；10.限位螺母；11、12.定位；13.行程開關托板。

3.卸料機構

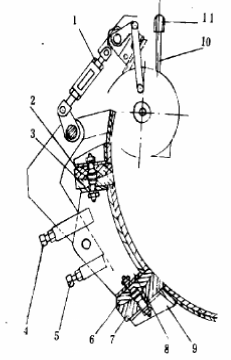

單軸攪拌機卸料機構是電動的，動力是由攪拌軸通過錐形摩擦離合器輸出和操縱，通過鏈條和偏心輪使軸轉動，開閉卸料門。

1.調整螺母；2.門框上襯板；3.料門上襯板；4.上調整螺母；5.下調整螺母；6.料門下襯板；7.門框下襯板；8.卸料門；9.卸料門框；10.短手柄；11.手動出料螺母。

有關單軸攪拌機的三大組成機構昌利就為大家介紹到這里了，如需了解更多，請持續關注本網站。
